Il selettore di velocità è un meccanismo utilizzato per poter controllare la velocità di una particella mettendola all’interno di uno spazio chiuso con un foro.
Sulle pareti sono presenti un solenoide o una calamita (generatore di forza magnetica) e una piastra carica (generatrice di forza elettrica).
Sulle pareti sono presenti un solenoide o una calamita (generatore di forza magnetica) e una piastra carica (generatrice di forza elettrica).
Le due forze devono avere la stessa intensità per far si che la particella proceda dritta fino a raggiungere il foro con una velocità controllata.
Sostituendo le forze con la forza di Lorentz e con la fora elettrica otteniamo

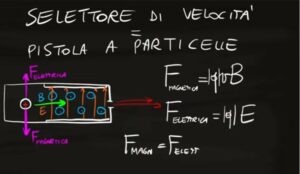

Dall’immagine sopra si vede che se le forze sono bilanciate allora la direzione del moto della particella è perpendicolare alle due forze. Quindi il seno dell’angolo vale 1. Inoltre possiamo anche semplificare entrambi i membri per q
Quindi abbiamo che la velocità del selettore risulta essere uguale a
Se la velocità effettiva della particella è minore di E/B allora il campo magnetico prevale sul campo elettrico e viceversa se il valore di v è maggiore di E/B.
